產品說明：其中部瓷圈由精密陶瓷制作,凹槽起精拋光達Ra0.2,瓷圈配高速軸承,兩側的擋板可防止繞時漆包線跳出槽外,同時使繞線時張力保持穩定一致,也有直接由全陶瓷興高速軸承組合的叫陶瓷輪.
用途：用于漆包線或絲線適量導向,各類繞線機及紡織機械中的遇線過比部件。

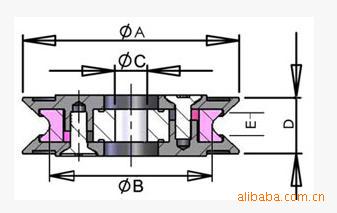

產品結構圖
導線輪規格表
|
型 號 |
A |
B |
C |
D |
E |
|
YH1001 |
φ20 |
15 |
φ3 |
4.8 |
3 |
|
YH1002 |
φ28.7 |
20 |
φ4/φ5 |
6.4 |
4 |
|
YH1003 |
φ30.4 |
15 |
φ3 |
10 |
3 |
|
YH1004 |
φ40 |
20 |
φ4/φ5 |
15 |
3 |
|
YH1005 |
φ45 |
30 |
φ5/φ6 |
10 |
6 |
|
YH1006 |
φ60 |
40 |
φ8/φ10 |
13 |
7 |
|
YH1007 |
φ60 |
40 |
φ6/φ8 |
18 |
6 |
|
YH1008 |
φ79.2 |
50 |
φ10 |
15 |
9 |
|
YH1009 |
φ80.5 |
40 |
φ8 |
25 |
7 |
|
YH1010 |
φ100 |
50 |
φ10 |
29.5 |
9 |
