產品名稱： 鍛鋼三片式硬密封球閥
閥體材質： WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
設計標準： API608；GB/12237-1989
結構長度： ASME/ANSIB16.10；GB/T12221-1989
法蘭標準： ASME/ANSIB16.5；GB/T9113、JB/T79.1-1994
公稱通徑： 1/2-10in；DN15-250mm
公稱壓力： 150-2500Lb；PN1.0-42MPa
適用溫度： -96-600℃
傳動方式： 手動、蝸輪傳動、電動、氣動、液動、電液動
鍛鋼三片式硬密封球閥特點：
1、鍛鋼三片式硬密封球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、鍛鋼三片式硬密封球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
3、鍛鋼三片式硬密封球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。

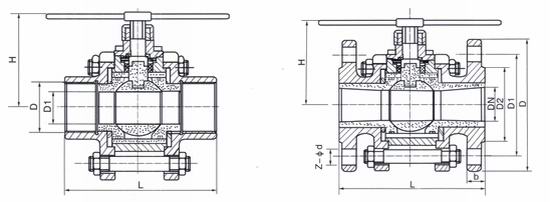

鍛鋼三片式Q11H型主要外形尺寸和連接尺寸
| 公稱通徑 | 尺寸(mm) | |||
| L | H | D | D1 | |
| 10 | 90 | 76 | 32 | 3/8 |
| 15 | 90 | 76 | 32 | 1/2 |
| 20 | 100 | 81 | 38 | 3/4 |
| 25 | 115 | 92 | 45 | 1 |
| 32 | 130 | 114 | 55 | 11/4 |
| 40 | 150 | 125 | 65 | 11/2 |
| 50 | 170 | 144 | 75 | 2 |
注:對焊和承插式結構長度與內螺紋式長度相同
鍛鋼三片式硬密封球閥Q41H型主要外表尺寸和連接尺寸
| 公稱通徑 | 尺寸(mm) | |||||||||||||||
| L | d1 | L1 | D | D1 | D2 | b | Z-Φd | H | ||||||||
| mm | in | 全通徑FP | 縮徑RP | 全通徑FP | 縮徑RP | 全通徑FP | 縮徑RP | QA41 | QA341 | QA641 | QA941 | |||||
| 15 | 1/2″ | 130 | - | 15 | - | - | - | 95 | 65 | 45 | 14 | 4-14 | 62 | - | 200 | - |
| 20 | 3/4″ | 140 | - | 20 | - | - | - | 105 | 75 | 55 | 14 | 4-14 | 68 | - | 204 | - |
| 25 | 1″ | 150 | - | 25 | - | - | - | 115 | 85 | 65 | 14 | 4-14 | 75 | - | 215 | 360 |
| 32 | 11/4″ | 165 | - | 32 | - | - | - | 135 | 100 | 78 | 16 | 4-14 | 85 | - | 240 | 390 |
| 40 | 11/2″ | 182 | - | 40 | ? | - | - | 145 | 110 | 85 | 16 | 4-18 | 95 | - | 264 | 395 |
| 50 | 2″ | 200 | - | 50 | - | - | - | 160 | 125 | 100 | 16 | 4-18 | 110 | - | 360 | 472 |
| 65 | 21/2″ | 220 | - | 65 | - | - | - | 180 | 145 | 120 | 18 | 4-18 | 130 | - | 379 | 530 |
| 80 | 3″ | 250 | 283 | 80 | 65 | - | - | 195 | 160 | 135 | 20 | 4-18 | 155 | - | 452 | 580 |
| 100 | 4″ | 280 | 305 | 100 | 80 | - | - | 215 | 180 | 155 | 20 | 8-18 | 180 | 320 | 479 | 630 |
| 125 | 5″ | 320 | 381 | 125 | 100 | - | - | 245 | 210 | 185 | 22 | 8-18 | 250 | 380 | 646 | 710 |
| 150 | 6″ | 360 | 403 | 150 | 125 | - | - | 280 | 240 | 210 | 24 | 8-23 | 275 | 400 | 666 | 670 |
| 200 | 8″ | 400 | 419 | 200 | 150 | - | - | 335 | 295 | 265 | 26 | 12-23 | 330 | 450 | 615 | 825 |
