車型名稱

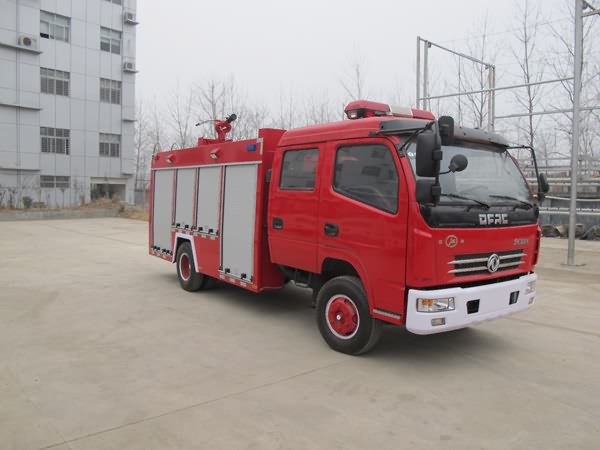

東風多利卡水罐消防車(3000-4000L) 　

產品生產單位

湖北江南專用特種汽車有限公司

整車型號

JDF5070GXFSG20/D型水罐消防車

免征公告

第30冊166頁

底盤型號

EQ1070TJ9AD3

公告批次

238批

罐體容積

3000-4000L

質量參數：

載質量(kg)

2000 　

整備質量(kg)

5000

總質量(kg)

7450　

尺寸參數：

外形尺寸(mm)

6850×2285×2930

軸距(mm)

3800　

輪距(mm)

1835,1750/1640,1586

接近角/離去角(度)

20/13　

發動機參數：

發動機型號

CY4102-E3C 　

發動機型式

直列、四沖程、增壓　

最大功率(kW)

88　

最大扭矩(N.m)

345　

缸徑/沖程(mm)

102/118

排量(ml)

3856 　

燃油種類

柴油 　

發動機生產廠家

東風朝陽朝柴動力有限公司　

性能參數及其它參數：

最高車速(km/h)

90 　

最大爬坡度(%)

20　

制動距離(m)

10

最小轉彎直徑(m)

15

百公里油耗(L/100km)

13

軸數

2　

鋼板彈簧片數(前/后)

11/9+7  　

輪胎規格

7.50-16，8.25-20 　

變數器：

變速箱描述：

五十鈴MSB五檔變速箱

其它介紹：

轉向器說明

機械式轉向器　

制動系統說明

中央制動　

前橋描述

2.5噸寬工字梁　

后橋描述

4.8噸沖壓焊接橋殼

車架說明

雙層結構 　

車架最大截面

172*65*4+3 　

駕駛室

平頭雙排座駕駛室　

空調

冷暖空調

專用功能：

水泵型號

上海雄真或者容申CB10/30車用消防泵，全鋁合金

罐體

1.罐體容積：4000kg±2%;

2.材質：采用武鋼優質Q235Q碳鋼材料（含罐體連接管道及內防浪板）；

3.結構：焊接式。內設縱、橫防蕩板。

4.罐體內做防腐處理。

消防炮

型號：SP20,射程≥55m

器材箱

1.使用鋁合金型材搭接技術分隔器材箱，按照器材種類及空間位置對應配備鋁合金抽屜、水平旋轉托板、翻轉器材豎托架、使各種器材放置合理，空間利用率＞80%

2.使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材

3.駕駛室內安裝四具空氣呼吸器架

警燈

1.駕駛室頂部為長排警燈，車后頂部裝紅色圓警燈（位于后控制頂端）。
2.車頂前后配有24V\60W火場照明燈各一只。
3.車輛兩側上方各配有紅藍相配的爆閃燈，下方安裝安全標志燈，配有前、后示廓燈，兩側各一個轉向燈，乘員室、器材箱、泵房內均裝有照明燈，并符合GB4785規定。

整車外觀

1.采用進口顏料配制的R3消防紅優質面漆；
2.車頂、翼子板、輪輞外圈、前保險杠為白色外，其實部分為紅色。

車輛特點

車輛排放達到國III標準，環保性好，車速高，消防車可在行進中進行滅火，射程遠，滅火戰斗力強。

適用范圍

適用于復雜地形、城市街道、小區及村鎮等道路狹窄場所，可用于撲救一般物質火災及大規模火災的起初階段，是一款小型水罐消防車。
