一、用途
電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。
DMF-Z型電磁脈沖閥為直角式閥，其進出口之間夾角為90°，適合于氣包與除塵器噴吹管的安裝連接。氣流暢通，能提供符合要求的清灰氣脈沖。
二、工作原理
膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

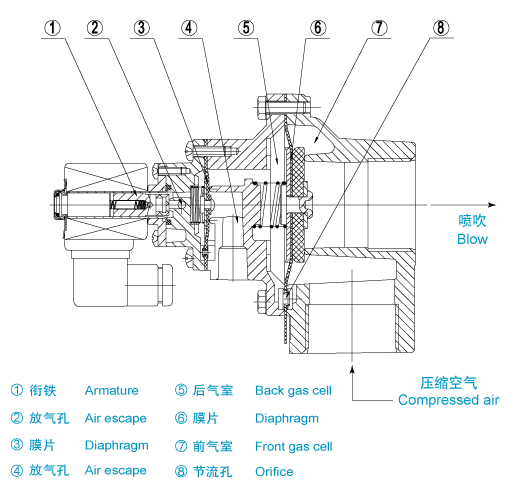

圖1 內部結構圖
DMF | - | Z | - | X | - | S | - | X |
 | | | | | ||||
電磁脈沖閥 | 直角式 | 公稱通徑 | 雙膜片 | 溫度等級 (1.2.3) |
序號 | 型號規格 | 公稱通徑 | 膜片數 | 出氣口連接形式 | 重量 | |
Inch | mm | |||||
1 | DMF-Z-20 | 3/4" | 20 | 1 | G 3/4 " | 0.65kg |
2 | DMF-Z-25 | 1" | 25 | 1 | G 1" | 0.8kg |
3 | DMF-Z-40S | 1 1/2" | 40 | 2 | G 1 1/2" | 1.4kg |
4 | DMF-Z-50S | 2" | 50 | 2 | G 2" | 2.4kg |
5 | DMF-Z-62S | 2 1/2" | 62 | 2 | G 2 1/2" | 3.5kg |
6 | DMF-Z-76S | 3" | 76 | 2 | G 3 " | 4.3kg |
7 | DMF-Z-90S | 3 1/2" | 90 | 2 | G 3 1/2" | 5.75kg |
8 | DMF-Z-102S | 4"" | 102 | 2 | G 4 " | 7.3kg |
9 | DMF-2L-B | 3/4"" | 20 | 1 | 27 | 0.75kg |
工作壓力 | 0.2MPa-0.6MPa | ||
工作介質 | 清潔空氣 | ||
電壓 | DC24V | AC110V | AC220V |
電流 | 0.8A | 0.46A | 0.23A |
溫度等級 | 1 | 2 | 3 |
-25℃～ 80℃ | -25℃～ 150℃ | -25℃～ 230℃ | |
-13℉～176℉ | -13℉～302℉ | -13℉～446℉ | |
空氣相對濕度 | ≤85% | ||
膜片壽命 | 噴吹100萬次或三年 | ||
| *由國家計量測試技術研究院進行試驗檢測，達到GB4208-93所要求的技術標準。 | |||
閥體 | ADC12鋁合金 |
卡簧 | 304不銹鋼 |
先導組件 | 430FR不銹鋼等材料 |
膜片 | 進口丁腈橡膠* |
彈簧 | 321不銹鋼 |
緊固件 | 302不銹鋼 |
| *全部選用優質的進口成品膜片，膜片組件在制造過程中全部檢查，合格后再進入裝配線。每只成品閥都通電通氣進行噴吹檢驗。 | |
