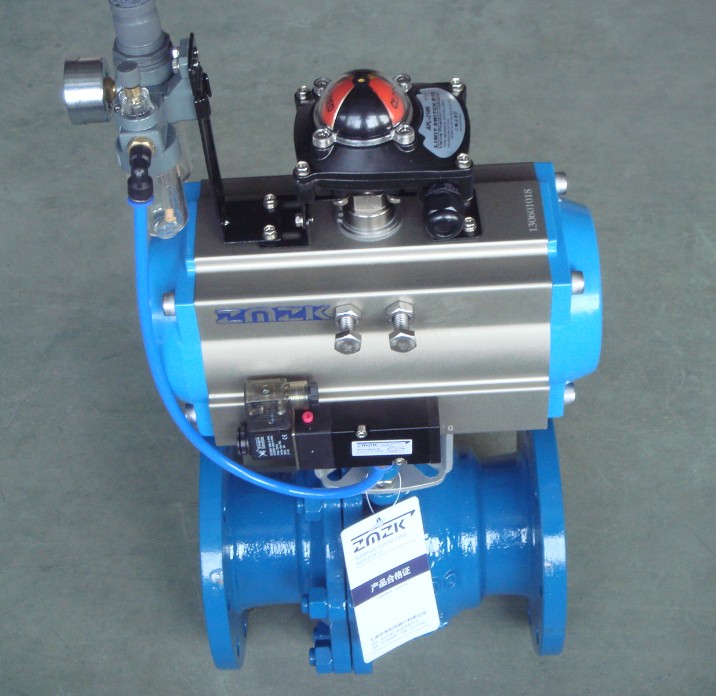

法蘭氣動球閥產品概述：
法蘭氣動球閥采用一體化結構，與ZMA氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
法蘭氣動球閥用途特點：
設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
法蘭連接的管路能保持良好密封性能，便于維修更換
全流量通徑浮動球
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
法蘭氣動球閥性能規范：
產品口徑 | 15-200MM |
產品壓力 | 1.0Mpa-6.4Mpa |
閥體材質 | 鑄鋼，不銹鋼304，316，316L |
球體材質 | 鑄鋼，不銹鋼304，316，316L |
密封材質 | PTFE,PPL,合金鋼 |
適用溫度 | -29～+400℃ |
適用介質 | 水，氣體，油品等 |
控制方式 | 開關型，調節型 |
驅動方式 | 手動、氣動、電動 |

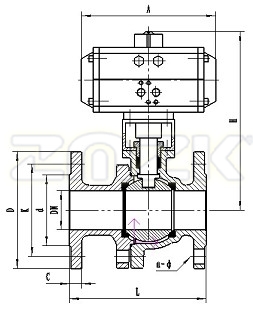

法蘭氣動球閥的主要外形尺寸：
通徑 | 外形尺寸 | 連接尺寸 | |||||||
mm | L | A | B | H | D | K | d | C | n-φd |
15 | 108 | 140/178 | 62/75 | 185/191 | 89 | 60.3 | 35 | 12 | 4-φ15 |
20 | 117 | 140/178 | 62/75 | 191/197 | 98 | 69.8 | 43 | 12 | 4-φ15 |
25 | 127 | 140/214 | 62/91 | 193/227 | 108 | 79.5 | 51 | 12 | 4-φ15 |
32 | 140 | 164/214 | 75/91 | 212/240 | 117 | 88.9 | 64 | 13 | 4-φ15 |
40 | 165 | 164/246 | 75/101 | 217/255 | 127 | 98.4 | 73 | 14.5 | 4-φ15 |
50 | 178 | 190/295 | 91/112 | 260/286 | 152 | 120.6 | 92 | 15.8 | 4-φ19 |
65 | 190 | 210/295 | 101/112 | 293/309 | 178 | 139.7 | 105 | 17.6 | 4-φ19 |
80 | 203 | 247/395 | 112/139 | 323/349 | 190 | 152.4 | 127 | 19.1 | 4-φ19 |
100 | 229 | 276/478 | 127/176 | 382/438 | 229 | 190.5 | 157 | 23.9 | 8-φ19 |
125 | 356 | 348/562 | 159/206 | 468/534 | 254 | 216 | 186 | 23.9 | 8-φ22 |
150 | 394 | 378/724 | 176/228 | 510/582 | 279 | 241.3 | 216 | 25.4 | 8-φ22 |
200 | 457 | 524/928 | 228/275 | 655/702 | 343 | 298.5 | 270 | 28.6 | 8-φ22 |
報價須知:
1、閥體參數：口徑、工作壓力、閥體材質、使用介質、連接形式等參數
2、執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式)
3、可選附件：電磁閥、限位開關、二聯件
請盡量詳細提供關于美標氣動球閥的參數,方便我公司技術人員為您準確選型。
需進一步信息請聯系我們，客戶的滿意是我們永遠的追求！
