固定式氣動球閥產品概述：
固定法蘭氣動球閥采用一體化結構，與ZMA氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
固定式氣動球閥用途特點：
設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
可選用多種螺紋標準
全流量通徑浮動球
采用ISO5211直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
固定式氣動球閥性能規范：
產品口徑 | 50-500MM |
產品壓力 | 1.6Mpa-25Mpa |
閥體材質 | 鑄鋼，不銹鋼304，316，316L |
球體材質 | 鑄鋼，不銹鋼304，316，316L |
密封材質 | PTFE,PPL,合金鋼 |
適用溫度 | -30～+400℃ |
適用介質 | 水，氣體，油品等 |
控制方式 | 開關型，調節型 |
驅動方式 | 手動、氣動、電動 |

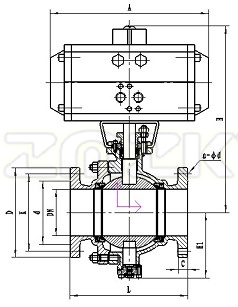

| 主要外形連接尺寸：單位：mm | |||||||||
| ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
DN | D | d | K | C | L | H1 | H | A | n-d |
25 | 115 | 65 | 85 | 14 | 165 | 50 | 215 | 270 | 4-14 |
32 | 140 | 78 | 100 | 16 | 180 | 55 | 240 | 270 | 4-18 |
40 | 150 | 85 | 110 | 16 | 190 | 80 | 264 | 270 | 4-18 |
50 | 165 | 100 | 125 | 16 | 216 | 102 | 274 | 270 | 4-18 |
65 | 185 | 120 | 145 | 18 | 241 | 114 | 379 | 405 | 4-18 |
80 | 200 | 135 | 160 | 20 | 283 | 127 | 389 | 405 | 8-18 |
100 | 220 | 155 | 180 | 20 | 305 | 152 | 479 | 576 | 8-18 |
125 | 250 | 185 | 210 | 22 | 356 | 184 | 552 | 576 | 8-18 |
150 | 285 | 210 | 240 | 22 | 394 | 219 | 666 | 776 | 8-23 |
200 | 340 | 265 | 295 | 24 | 457 | 273 | 736 | 776 | 12-23 |
250 | 405 | 320 | 355 | 26 | 533 | 360 | 926 | 776 | 12-26 |
300 | 460 | 375 | 410 | 28 | 610 | 395 | 1059 | 1060 | 12-26 |
報價須知:
1、閥體參數：口徑、工作壓力、閥體材質、使用介質、連接形式等參數
2、執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式)
3、可選附件：電磁閥、限位開關、二聯件
請盡量詳細提供關于固定式氣動球閥的參數,方便我公司技術人員為您準確選型。
需進一步信息請聯系我們，客戶的滿意是我們永遠的追求！
服務熱線：021-66368888 66368887
