特 點
◎ 采用線性光電隔離，頻響寬、精度高
◎ 標準信號4-20mA、0-5V輸入
◎ 標準信號4-20mA、0-5V輸出
◎ 配電輸出DC+24V，最大配電電流25mA
◎ DIN標準導軌安裝
一、 型號含義
二、 型號及技術參數
| 產品主型號 | 輸入型號 | 功能 | 精度等級 | 輸出信號 | 負載能力 | 響應時間 | 靜態功耗 |
| TE-P3C1B | 0~20mA | 1入1出,全 隔離 | 0.2 | 0~5V | 5mA | 120mS | 500mW |
| TE-P3C1C | 1入1出,全隔離 | 0.2 | 4~20mA | 6V | 120mS | 400mW | |
| TE-P3C4C | 1入2出,全隔離 | 0.5 | 4~20mA | 6V | 150mS | 650mW | |
| TE-P4C4B | 2入2出,全隔離 | 0.2 | 0~5V | 5mA | 120mS | 500mW | |
| TE-P4C4C | 2入2出,全隔離 | 0.2 | 4~20mA | 6V | 120mS | 800mW |
注意：定貨型號由“產品主型號”與“外形結構和電源”組合而成。例如：TE- P4C4CU。
三、 技術參數
| 工作原理 | 線性光電隔離 |
| 隔離方式 | 輸入/輸出兩隔離（電源與輸出共地），或輸入/輸出/電源三隔離，或所有輸四入/所有輸出/電源全隔離 |
| 配電輸出 | 從輸入端向前級用戶配送DC +24V電源，最大配電電流25mA |
| 最大測量范圍 | 1.2F.S |
| 響應頻率 | <2kHz |
| 隔離電壓 | ＞1kVDC ，1分鐘 |
| 輸入阻抗 | 電壓輸入：≥100KΩ，電流輸入：<50Ω |
| 輸出負載電阻 | 電壓輸出：≥5KΩ，電流輸出：≤250Ω |
| 無故障工作時間 | ＞3萬小時 |
| 工作電源 | DC 24V±10%或DC 12V±10% |
| 安裝方式 | DIN標準導軌安裝 |
| 額定環境溫度 | 0～+50℃ |
| 消耗功率 | <1W |
四、產品接線圖
注：接線圖僅供參考，具體接線以產品外殼標簽為準。
五、外形及安裝尺寸

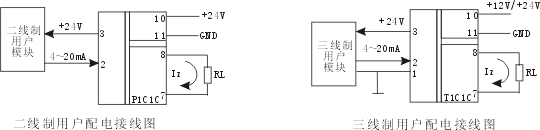

六、典型接線
