適合北方使用高壓固態軟起柜兆復安MHSS-630/10高壓固態軟起動柜體積小

一、概述

MHSS系列高壓固態軟起動柜(以下簡稱軟起動柜)是采用最新理念設計的高壓電機軟起動柜，主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護。它采用高質量串聯用晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相、起動峰值過流等故障保護功能，使用它可減少電動機直接起動引起的電網電壓降，使用該產品不影響共網其他設備的正常運行，可減少電動機的沖擊電流，沖擊電流會造成電動機局部溫升過大，降低電動機壽命；可減小直接起動帶來的機械沖擊，沖擊加速所傳動機械的磨損；減少電磁干擾，沖擊電流會以電磁波的形式干擾電氣儀表的正常運行，高壓軟起動可以起停自如，提高工作效率。

我國北方地區指秦嶺-淮河一線以北、內蒙古高原以南、大興安嶺、青藏高原以東的廣大地區，主要包括東北地區和華北地區。具體包括黑龍江、吉林、遼寧、北京、天津、河北、山東、河南、山西、陜西、內蒙古東部、江蘇中原官話區、安徽中原官話區。而現代稱我國北方地方地區為北國的恐怕還是來自于毛主席的著名詩歌《沁園春·雪》中“北國風光，千里冰封，萬里雪飄”的詩句。北方冬季氣溫低，液體電阻起動柜在北方沒有保溫措施的環境下是沒有辦法使用的，但是我公司的MHSS系列高壓固態軟起動柜就沒有這種弊端，所以在北方市場有不少的客戶。

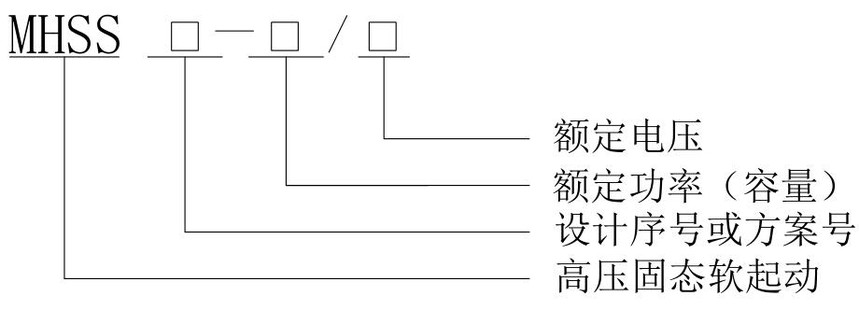

二、型號含義

三、MHSS系列高壓固態軟起動柜技術參數

三相電源：AC3KV 、6KV 、10KV、15KV±30%

控制電源:AC220V+15%，

頻率：50Hz±3%

適用電機:一般鼠籠型異步電動機 ，同步電機

起動頻度：可頻繁起動,建議每小時起動不超過10次

防護等級:IP4X

冷卻方式：自然冷卻或強迫風冷

安裝位置：戶內

環境條件：海撥超過1500米，應相應降低容量使用

環境溫度：-25~+45°C之間

相應濕度不超過95%(20°C±5°C)

無易燃、易爆、腐蝕性氣體，無導電塵埃，室內安裝，通風良好，振動小于0.5G

四、MHSS系列高壓固態軟起動柜使用環境條件

1. 環境溫度：0～+40℃（帶加熱裝置-20℃）

2. 相對濕度：≤90%（25℃）

3. 海拔高度：≤1000米

4. 地面傾斜度：≤5o

5. 安裝地點無火災及爆炸危險、無化學腐蝕及劇烈震動

6. 特殊使用條件可在訂貨時具體協商

五、MHSS系列高壓固態軟起動柜產品特點

1 多種起動方式

點動、限流起動、電壓斜披起動、限流+電壓斜披起動、限流+電壓斜披起動+突跳起動，根據不同的負載可選擇相應的起動參數，達到的起動效果，使得電機起動更加準確、平滑。

2 起動控制

整機設有本地、遠程（外部干接點）、DCS、通迅（485接口、Modbus）起停控制功能；

3 軟起/直接起動

整機設計了“軟起/直接起動”的轉換功能，內置旁路接觸器具有直接起動的容量，保證生產的連續性。

4 晶閘管的保護

阻容網絡吸收動靜態均壓技術，保證功率器件在高電壓下串聯的可靠安全運行。

5 強大的抗干擾

采用信號多級處理及隔離技術，具有高抗干擾性的數字式觸發器與光纖隔離技術、使得裝置的高、低壓做到可靠的隔離。

6  模塊化設計

采用高壓功率晶閘管，組件式結構、模塊化設計，便于安裝整機維護。

7  多樣化進出線方式

根據用戶現場要求可選擇下進下出，上進下出，側進下出，側進測出的電纜安裝方式。

8  通訊接口( 可選功能)

RS-485通訊接口，內嵌標準MODBUS協議，方便組態連接。可與上位機或集中控制中心進行通信。

9  模擬信號輸出( 可選功能)

整機可提供標準4—20ma信號(壓力、溫度、流量等)的傳輸。

10 友好的人機界面

采用LCD液晶中文顯示面板，使編程及參數調整更加方便。故障及實時監控更加直觀，提高了工作效率。

11 故障記憶

記錄15次故障，便于用戶查找最近的故障原因。

六、MHSS系列高壓固態軟起動柜訂貨須知

訂貨時請提供下列資料：

u 上端電源狀況

u 電動機型號、額定電壓、額定電流、額定功率、額定轉速

u 電動機拖動負載類型（風機、水泵等）

u 設備進出線方式

u 設備使用環境

u 若用戶有其它要求請與我公司聯系
