扣位也稱卡扣,是塑膠件連接固定的常用結構,在強度要求不高的情況下可以用于代替螺絲固定.扣位設計在于“扣”,需要結合緊密,保證測試強度,達到安裝目的即可.卡扣常做在裝飾件固定,面底殼組裝,屏固定,按鍵限位,蓋體扣合,方向球等結構處.
卡扣：分公扣,母扣；公扣為凸,母扣為凹。
卡扣原理:

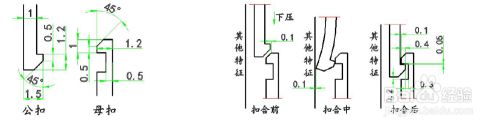

扣合前:有導向斜角引導扣合方向,公母扣均做導入角,一般取60°,45°.
扣合中:公扣彈性臂變形壓入,彈性臂要保證變形,強度要足夠,一般變形量≧扣合量.
扣合后:公扣凸與母扣凹貼合,分離方向不易取出,要求扣合面或扣合角小于導向斜角.
卡扣常見形式及尺寸

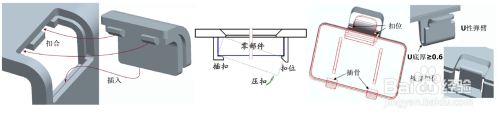

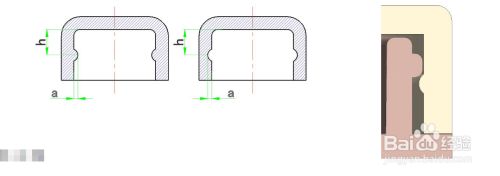

a.裝飾件扣合,一般為一端插入,另一端扣合,扣合量0.3-0.7mm,插入0.6-1.5mm,如裝飾片,電池蓋,屏固定及充電器面底殼扣合等,也有全扣位結構,扣位較多,還會增加輔助導向骨.如手機蓋,在此不做介紹.

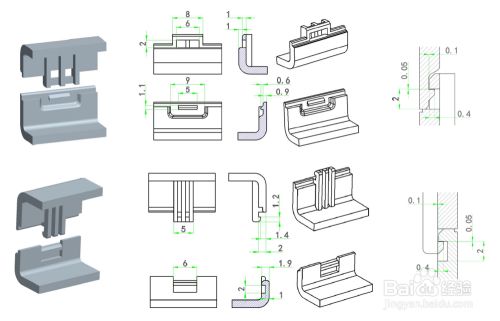

b.下圖結構常見內部隱藏扣,不易拆卸,死扣結構;在公扣部件上做插穿結構,可通過插穿孔方便拆卸.如路由器將公扣結構作在面殼壁厚內側,母扣做在底殼內部,很難拆卸.液晶顯示屏外殼也做類似死扣.
c.下圖結構常見面底殼組裝,*組圖在組合后常會在公扣端加管位骨限制錯開,第二組則可以不用特別要求.母扣與公止口組合,公扣與母止口組合;和母扣與母止口組合,公扣與公止口組合的兩種情況可以按下面兩組圖結構進行相應修改即可,安裝方式類似.

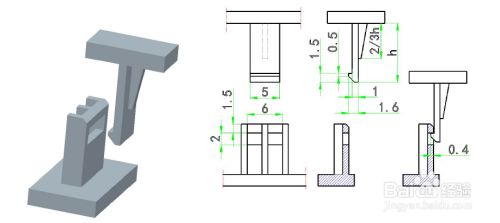

d.強脫扣位,由材質,韌性決定,材質越軟可以強脫越多.一般單邊強脫ABS:0.3mm,PC:0.5,PP:0.8, TPE:1.5等,強脫同所承載的壁厚韌性有關,韌性足可以稍微加大強脫深度.具體依結構實際情況定.

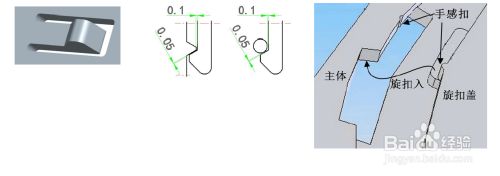

e.手感扣,通常作在滑動結構上,如電池蓋,旋轉環等結構.一端為彈扣狀,另一端為齒或圓柱.另一種不作彈扣,直接強扣強出,扣合量一般在0.3-0.8之間.

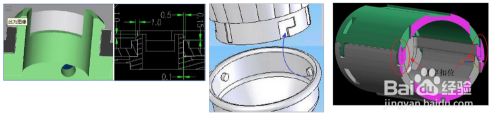

f.其他常見扣：
卡扣設計考慮要素
卡扣需要考慮布局?jǐn)?shù)量位置,安裝形式,安裝強度，注意事項：

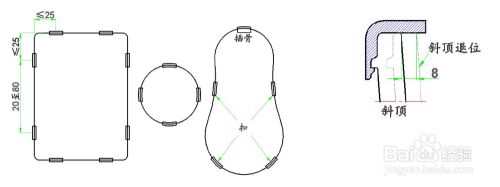

a.規則外形,布局按右圖方形圓形卡扣分布,方形殼
體寬度≤20,寬度不做扣位;20<殼體寬度≤50,作1至2個扣位;圓形殼體一般扣位會均布,如做防呆,可以將扣位稍微移動,保證扣位分布均勻.
b. 不規則外形,按裝配方向選擇安裝形式,曲線邊凸凹處易出現翹曲,受力錯位脫開問題,常做扣位+管位骨結構;
c. 扣位位置盡量靠近轉角,防止翹曲,并與螺釘配合組裝;卡扣一般在保證強度情況下盡量作少.
d. 卡扣安裝形式與正反扣,要考慮組裝,拆卸的方便,考慮模具的制作；
e. 卡扣處注意防止縮水與熔接痕；
f. 卡扣斜頂運動空間不小于5,一般取值8,退位不能有干涉,*為平面,；
g. 在卡扣上非安裝邊做R角,不要干涉扣合過程.
h. 扣位導正,特征:止口,管位骨等,止口,管位骨在上述有說明.
