BLS 石英管液位變送器通過側裝或頂裝與介質相通，在液位計外部加裝液位開關及液位變送器，將磁單元置于浮球內部或通過頂桿與浮球相連，磁單元置于浮球內部或通過頂桿與浮球相連，當浮球連帶磁單元隨液位變化時,磁記憶開關在對應液位點動作；同時液位傳感器在磁力的作用下，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換成4~20mA電流信號輸出。

BLS液位變送控制器特性：

1、適用多種介質的液位測量。

2、高強度透明PVC管，全密封結構。

3、集現場指示、遠傳變送、報警控制開關于一體。

4、輸出可靠，抗*能力強。

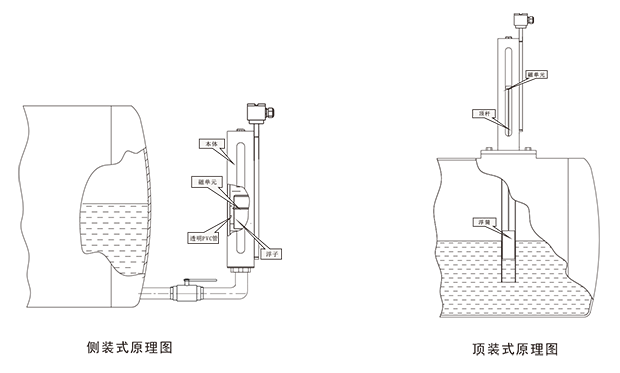

工作原理：

       通過側裝或頂裝與介質相通，在液位計外部加裝液位開關及液位變送器，將磁單元置于浮球內部或通過頂桿與浮球相連，磁單元置于浮球內部或通過頂桿與浮球相連，當浮球連帶磁單元隨液位變化時,磁記憶開關在對應液位點動作；同時液位傳感器在磁力的作用下，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換成4~20mA電流信號輸出。

技 術 參 數：

本   體

測量范圍：150～1000mm

工作壓力： 常壓；

安裝方式： G3/ 4"內螺紋

                  或法蘭

本體材質： 3 0 4不銹鋼

介質密度:   0.8～1.0g/cm3

介質粘度:   ≤0.4Pa.s

環境溫度： -2 0～8 5℃；

介質溫度： -2 0～1 0 0℃；

變 送 器：

測量范圍：150~1000mm

分 辨 率： 5mm

精 確 度： ±1% FS

工作電壓：DC12~30V

輸出信號：4~20mA，負載阻抗≤500Ω

接線盒材質：鋁合金

桿徑材質：φ13/ 304不銹鋼

環境溫度：-20~85℃

防護等級：IP65

開   關：

接點類型:  SPD T開、閉接點輸出

接點容量:  30W / 125 VAC ;

絕緣阻抗:  常溫下≥100 MΩ

開關壽命:  10次

外殼材質:  鋁合金

工作溫度：-20～85℃；

防護等級：IP67

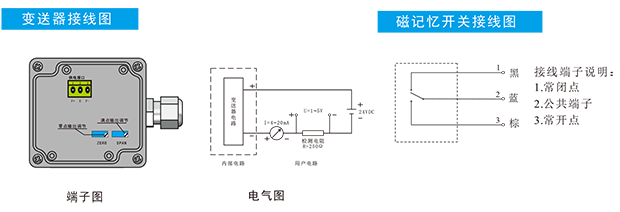

變送器接線圖：

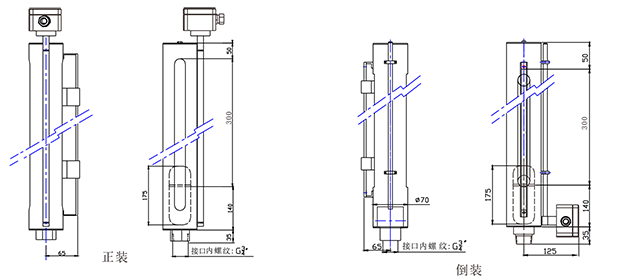

變送器安裝方式：
液位變送器的安裝方式分為：正裝和倒裝兩種

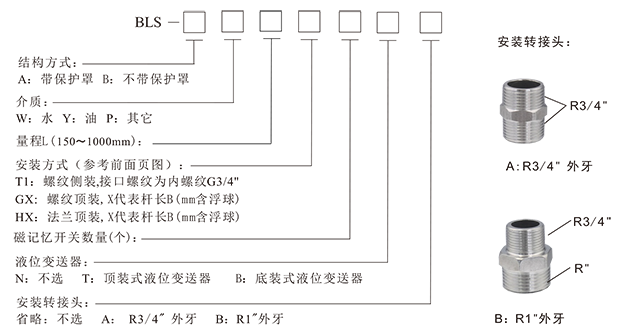

選型說明：
