磁致伸縮液位傳感器的設計是設計是基于一些金屬（如鎳鐵合金）在相交磁場的作用下，具有磁致伸縮的特點，即韋德曼效應。磁致伸縮液位變送器的設計是基于一些金屬（如鎳鐵合金）在相交磁場的作用下，具有磁致伸縮的特點，即韋德曼效應。測量時，傳感器探頭在磁致伸縮材料制成的波導線一端發出一個起始脈沖，將形成一個與波導線垂直的磁場（如下圖所示），磁場以光速隨脈沖電流沿波導線傳播，磁場遇到套在波導線外的磁環所產生的磁場時，產生相交磁場。在相交磁場的作用下波導線產生瞬時張力，使波導線扭動并產生扭動波，這個扭動波(波速約為....

LGW磁致伸縮液位變送器特性：

1、使用高速計數器，精度高。

2、適用多種介質的液位測量，安裝形式多樣。

3、穩定可靠，抗*能力強。

4、結構簡單，安裝方便。

工作原理：

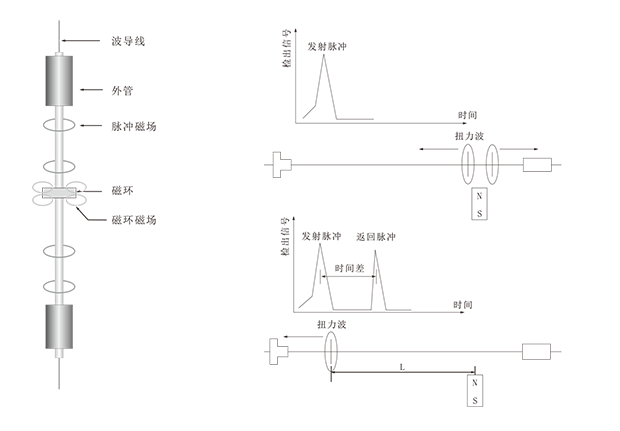

       磁致伸縮液位變送器的設計是基于一些金屬（如鎳鐵合金）在相交磁場的作用下，具有磁致伸縮的特點，即韋德曼效應。測量時，傳感器探頭在磁致伸縮材料制成的波導線一端發出一個起始脈沖，將形成一個與波導線垂直的磁場（如下圖所示），磁場以光速隨脈沖電流沿波導線傳播，磁場遇到套在波導線外的磁環所產生的磁場時，產生相交磁場。在相交磁場的作用下波導線產生瞬時張力，使波導線扭動并產生扭動波，這個扭動波(波速約為音速)沿波導線傳輸， 當回傳至傳感器探頭時，產生逆磁致伸縮現象，在傳感器探頭形成一個返回脈沖。發射起始脈沖到接收返回脈沖的時間差與磁環位置相關，變送器將時間差信號（即磁環位置）轉換為標準電流或電壓信號輸出，傳感器工作波形如下圖所示：

技 術 參 數：
測量范圍：150~3000mm
精  確  度：±0. 0 5 % FS
工作電壓：DC12~30V
功        耗:  ≤2 W
輸出信號：4~20mA，負載阻抗≤500Ω
絕緣阻抗：5 0 0 V D C時，5 0 MΩ
工作壓力：1.6 MPa
接線盒材質：不銹鋼
桿徑材質：φ13/ 304不銹鋼
接口方式：螺紋或法蘭
環境溫度：-20~85℃
防護等級：IP65

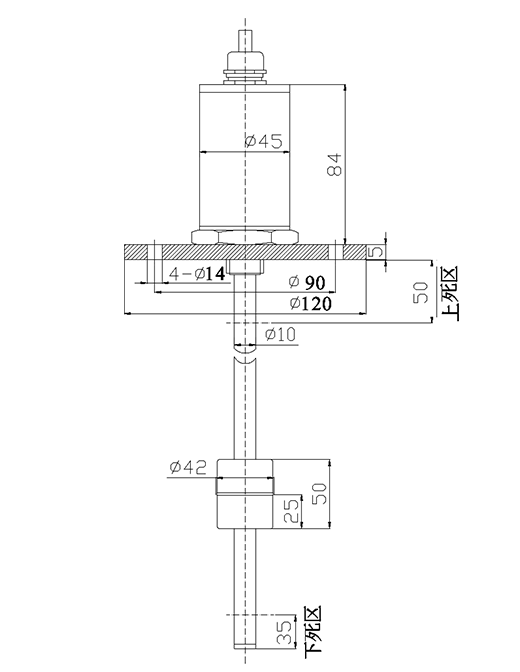

結構圖：

注：具體安裝尺寸請參照LIM磁感應液位變送器頁中各安裝方式尺寸。

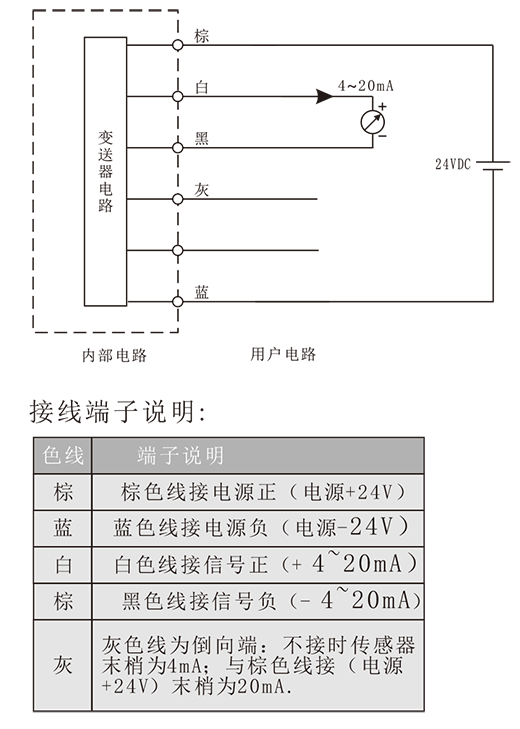

接 線 圖：

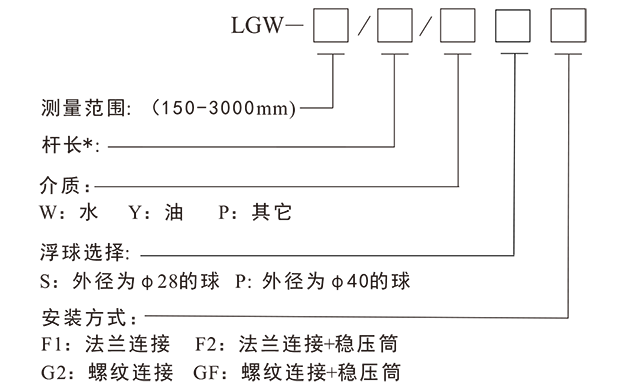

選 型 說 明：
